項目名稱：招商銀行深圳分行大廈

項目地址：深圳市福田中心區，東至民田路，西至鵬程一路，南鄰深南大道

項目簡介：

招商銀行總行設在深圳市福田區，2002年4月9日，招商銀行A股在上海證券交易所掛牌上市。2006年9月8日，招商銀行開始在香港公開招股，發行約22億股H股，集資200億港元，并在9月22日于港交所上市。資本凈額超過2900億、資產總額超過4.4萬億。 截至2017年上半年，招商銀行境內外分支機構逾1800家，在中國大陸的130余個城市設立了服務網點，擁有5家境外分行和3家境外代表處，員工7萬余人。此外，招商銀行還在境內全資擁有招銀金融租賃有限公司，控股招商基金管理有限公司，持有招商信諾人壽保險有限公司50%股權、招聯消費金融公司50%股權;在香港全資控股永隆銀行有限公司和招銀國際金融控股有限公司。招商銀行業務不斷擴大，為了彌補辦公需求，投資建設招商銀行深圳分行大廈項目，該項目位于深圳福田CBD中心區，對冷卻塔要求十分苛刻，經過多輪競選，最終選擇特菱牌超靜音冷卻塔系列。

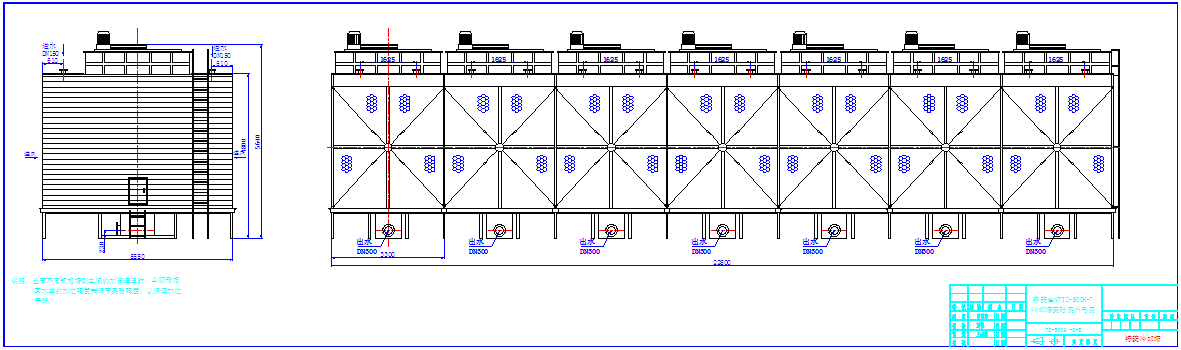

技術圖紙：

現場圖紙：

產品特點：

1、冷卻塔專用風機

驅動風機：為低轉速空間扭曲雙層鋁合金機翼型冷卻塔專用風機。選用優質的鋁合金板材機壓成形，全部風機均為可調校角度式，能滿足客戶對風量等工藝方面的不同要求。風機出廠前均經嚴格的平衡及定位，確保其性能的可靠。風機表面經二級高附著力噴涂防腐處理，符合GB/T9286-88標準，風機執行ZBJ72042-90平衡精度校核，具有風量大、能耗低、噪聲低、出口風速均勻，振動小，風量可調等優點。

2、冷卻塔專用電機：

選用全封閉自冷式低噪音冷卻塔專用電機。配有進口優質密封含油軸承，防護等級IP55，絕緣等級B級，380（V）/3ψ/50(HZ)。體積小、重量輕、立式安裝定位簡單、起動性佳、運行可靠，維護方便。特設的濕熱環境下電機軸防水膠圈、接線盒防水膠墊、安裝座特殊排水孔，保證了電機不受浸濕，長期運行無損。

3、冷卻塔專用減速器：內配有高精度進口軸承，上下端均裝有保險油封，防水性能佳，避免水氣浸蝕軸承。圓盤形鋼座支托和幅板式帶輪設計，結構緊湊，配以靜平衡校核，運行平穩，噪音低。獨特的倒置式，安裝、維護保養方便。皮帶：選用日本高效強力三角帶，由先進的聚合熱塑彈性材料制成，耐磨、耐油、耐水、耐老化和化學品，不易伸長，撓曲性能佳，平穩性好，傳動功率大，效率高，散熱快，使用壽命長。

4、導風筒系統

風筒：獨特的流線型進風口和密合的葉片風筒間隙，可使氣流平穩的進入風筒，避免了渦流的產生，減少了風機能耗，風筒上置有擴散式消音筒，降低了出風口風速，減少了動能損失，節省了能耗，減少濕熱氣流再回流，模塊式設計，拼裝方便。

5、冷卻塔散熱填料：

由抗紫外線，抗化學腐蝕的進口優質原生料P.V.C片材經真空吸塑而成，其性能指標符合NDG88-89《塑料淋水填料技術規定》。填料是冷卻塔最重要的部分，它的效率高低，取決于冷卻水與空氣在填料中充分接觸的程度。本公司的填料耐溫50℃~68℃，耐老化、性能優良、壽命長。其優點如下：

(1) 熱交換性能好，冷卻效率高：填料為薄膜式，突起的細波紋使水接觸面更大。填料分層放置，層與層之間均有一次熱水的再分布過程。

(2) 親水性好、通風阻力小：表面呈現粗糙、較光滑平面的填料親水性好，吸水率小于0.015%，使更多的水流形成薄膜，而不濺落，使水和空氣更充分地接觸同時使水與空氣在流動時表面擾動大。填料組裝后入風面是呈蜂窩狀的導流器，有良好的均布風效果，提高并穩定了水氣的熱交換強度。入風端傾斜30°角，有效地降低了漂水損失。在填料末端設置有按撞擊分離法設計的收水器，使漂水損失有效控制在十萬分之五以內。
