冷卻塔填料質量驗收標準

發布者:廣東特菱空調發布時間:2023-11-06

冷卻塔填料的質量檢驗標準及設計參數

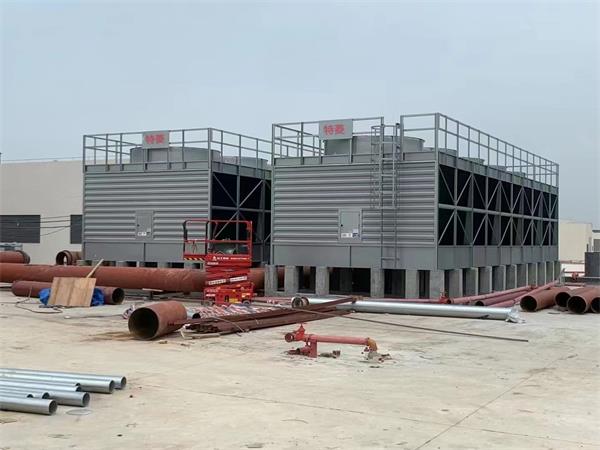

冷卻塔是一種重要的工業設備，其中冷卻塔填料作為主要配件之一，質量的合格與否對塔的正常運行至關重要。冷卻塔廠家特菱空調將詳細介紹冷卻塔填料的質量檢驗標準，并概述了不同類型冷卻塔的設計參數。

冷卻塔填料的質量檢驗標準，包括成型片尺寸、組裝塊片間間距、組裝方式和剛度強度要求。此外，還概述了不同類型冷卻塔的設計參數，如進塔水溫和出塔水溫。正確選擇和保證填料的質量對于冷卻塔的正常運行至關重要，因此，冷卻塔廠家應嚴格按照國家標準進行填料質量的檢驗和驗收。

冷卻塔填料質量檢驗標準如下：

1. 淋水填料成型片尺寸應符合設計要求，長度和寬度允許誤差為±10MM，并保持矩形形狀。最薄處厚度不得小于0.2MM。淋水板的破損孔眼數量不得超過20個/平方米，分散度不超過5個/10CM×10CM，破損孔徑不超過2MM。成型片的邊緣應平直，不得存在裂紋或明顯缺口。

2. 淋水填料組裝塊片間間距允許誤差不大于±1.0MM。片形主要幾何尺寸允許誤差不得大于±5%，最大誤差不超過1.0MM。

3. 淋水填料可以采用承插式、拉桿式、粘結式等方式組裝成塊，無論采用何種方式，都應確保連接牢固且整體剛度良好。拉桿式組裝時，拉桿的強度要求滿足拉伸強度大于或等于44.1MPA(450KGF/CM^2)，彎曲強度大于或等于68.6MPA(700KGF/CM^2)。粘結式組裝時，粘結劑必須具備耐水、耐熱(65℃)、耐寒(-35℃)、耐老化等性能，粘結24小時后的剪切強度不得小于1.37MPA(14KGF/CM^2)，粘結強度的測試方法按照《HG 2—151—65》進行，粘結點完好率應達到90%以上。

4. 淋水填料組裝塊應具備足夠的剛度和強度。在簡支條件下，標準試件在2942N/平方米均布荷載作用下，支承處及加荷面應無明顯變形，卸荷后應無殘余變形，片間連接點不得出現松脫現象。
